有些用戶為了提高網速，一味的申請更多的帶寬，其實是不足取的。要保證局域網的網速，帶寬雖然不可或缺，但是正確的組網方式和管理手段更加重要。在當前的網絡環境下，出口帶寬500K/人就完全可以滿足正常的上網需要，舉例來說，100人50M帶寬，50人20M帶寬。
本文中，我將介紹一個典型的多線路局域網改造方案。
1. 改造方案

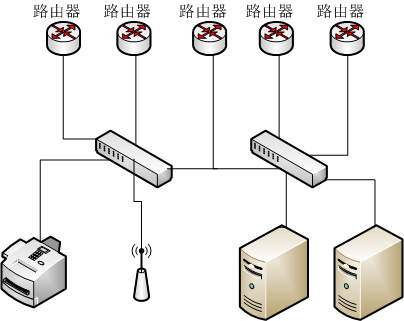

未改造前的局域網網絡結構大概是這樣的：
一個200人不到的局域網，總共申請了5條100M寬帶；通過5個家用路由器接到二層交換機上，內網的IP段從192.168.0.x排到192.168.5.x。而關鍵的問題是，上網仍然慢，尤其是高峰時上外網非常緩慢。領導層痛定思痛，決定對網絡進行改造，并且要進行上網內容的審計。經過我們的工程師分析后，采用如下的改造方案：
用一臺WSG-500E替換掉現有的5個路由器。
再購置一臺華為的S5700作為核心交換機，給各部門劃分不同的VLAN。

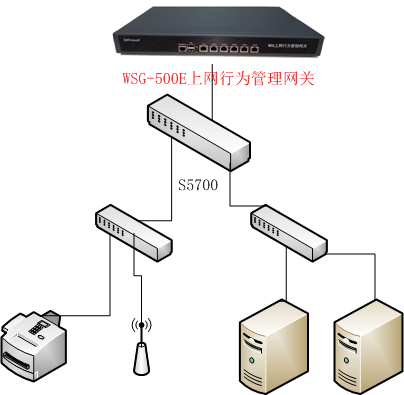

新的網絡結構圖如下：
WSG-500E有6個千兆口，剛好把5條外線都接在WSG-500E上。LAN口接到三層交換機。
在S5700上給每個部門劃分一個VLAN。
2. 現場實施

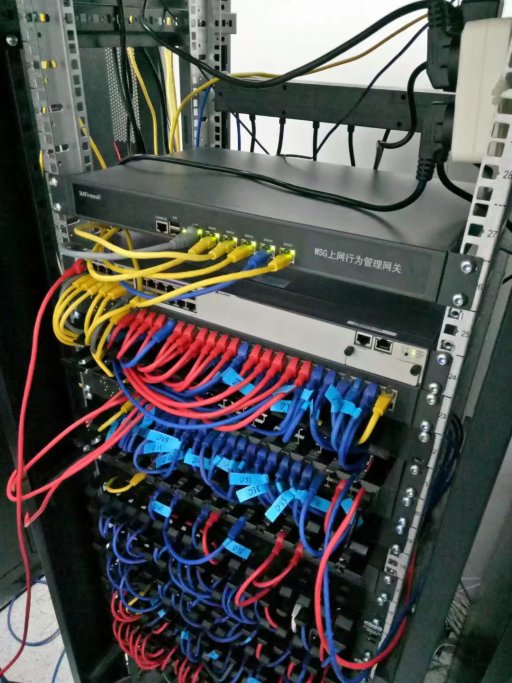

現場實施圖：
淘汰下來的路由器：
3. WSG相關配置
由于該用戶飽受帶寬問題的困擾，所以在WSG的配置中重點進行了分流策略和優先級的配置，主要內容是：
按部門進行多線分流，每個部門走各自的線路。
研發部門、財務部門帶寬優先。

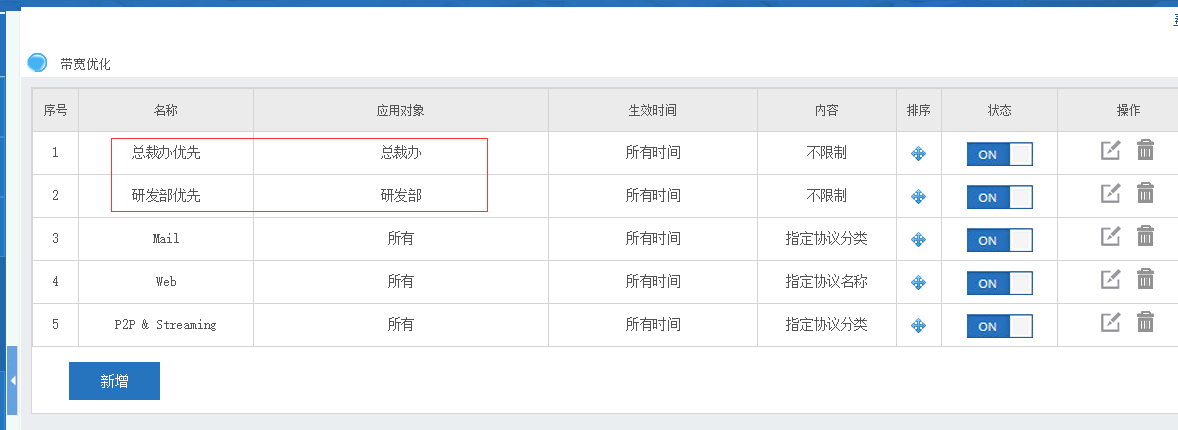

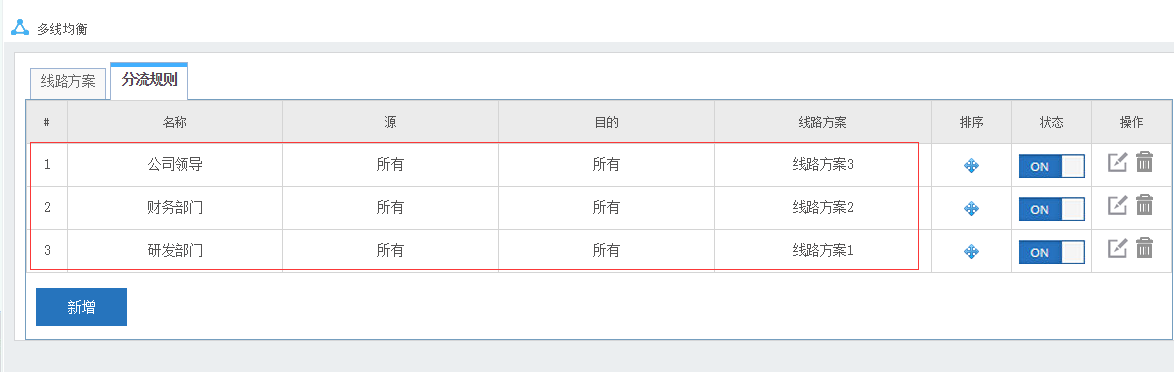

一些相關截圖如下：
總結一下：經過上述改造后，員工普遍反映網速很快，再也沒有之前的網絡問題出現，改造還是很成功的。唯一的問題，那就是三層交換機在這里只起到VLAN劃分的功能，實際上有些浪費，換成一個支持劃分VLAN的二層交換機會更加經濟實惠些。
